LA CITIZEN BAND (CB)

GENERALITE:
En France, la bande des canaux légalisée est celle qui se situe entre les fréquences 26.965 et 27.405 Mhz réparties en 40 canaux. Les modes d'émission autorisés sont principalement :
- FM (Modulation de fréquence)
- AM (Modulation d'amplitude)
- BLU (Bande latérale unique)
La puissance d'émission doit être au maximum de 4 watts en BLU et FM et de 1 watt en AM.
Les canaux d'appel, à ne pas utiliser pour les communications sont:
- Canal 9 = Appel d'urgence
- Canal 19 = Route et routiers
- Canal 27 = Appel AM
- Canal 11 = Appel FM
- Canal 16 = Appel entre 4x4

LA LONGUEUR D'ONDE ET ANTENNE:
Pour trouver la longueur d'onde d'une fréquence, il faut diviser la vitesse de la lumière par la fréquence:
Exemple:
Prenons la fréquence du canal 19 = 27,185 Mhz.
(300 000 kilomètres/seconde : vitesse de la lumiére) 300 : 27.185 = 11.035 m
Les antennes pour stations mobiles ou portatives sont composées d'un fil vertical.
En raison de la taille importante (11 m), elles sont taillées en quart d'onde (11/4 = 2,75 m).

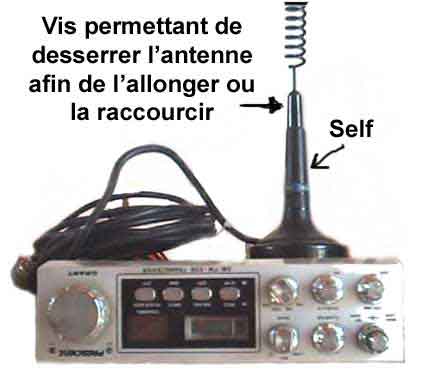

il existe des antennes plus courtes avec une self à la base ou au centre du brin permettant de simuler les 2,75 m.
La longueur du fil d'antenne doit être un multiple de 1.10m (2.20m, 3.30m etc....) et ne doit pas être enroulé.

ROS (rapport d'onde stationnaire) ET REGLAGE D'ANTENNE:

Une antenne accordée doit avoir un ROS égal à 1, c'est à dire avec un taux d'onde stationnaire quasiment nul.
Pour cela:
1 - Mettre le tosmètre entre votre émeteur CB et votre antenne et se positionner sur le canal 20.
2 - Mettre l'émetteur en mode émission en appuyant sur la pédale du microphone.
3 - Mettre l'interrupteur sur la position "FWD"
4 - Positionner l'aiguille du vumètre sur "SET" (dernière graduation rouge à droite) en tournant le potentiomètre du tosmètre.
5 - Mettre l'interrupteur "FWD/REF" sur la position "REF" et, sans relacher la pédale du micro, lire le Taux d'ondes stationaires de votre antenne. Le taux idéal est 1:1.
6 - Positionner vous sur les canaux 01 et 40 pour lire le TOS et ajuster votre antenne en montant ou en descendant le brin jusqu'à ce que la valeur trouvée soit le plus proche de 1:1 sur le canal 20 en vous aidant du tableau ci-dessous:
Canal 01 Canal 20 Canal 40 Action
TOS + TOS TOS - allonger l'antenne
TOS - TOS TOS + raccourcir l'antenne
TOS TOS - TOS OK
